Der alte Heidelberger Hauptbahnhof umfasste mit ca. 24 Hektar ein recht großes Areal mitten in Heidelberg. Mit insgesamt 5 Bahnsteige, 191 Weichen, über 64 Gleisen, sowie 18 Hauptsignalen die fast das ganze Alphabet als Signalbezeichnung hatten, 4 Stellwerke und unzähligen Verwaltungsgebäuden, war der Heidelberger Bahnhof umfangreich ausgestattet. Wegen der immensen Größe des Bahnhofes, ist dieser nur schwer zu skizzieren.

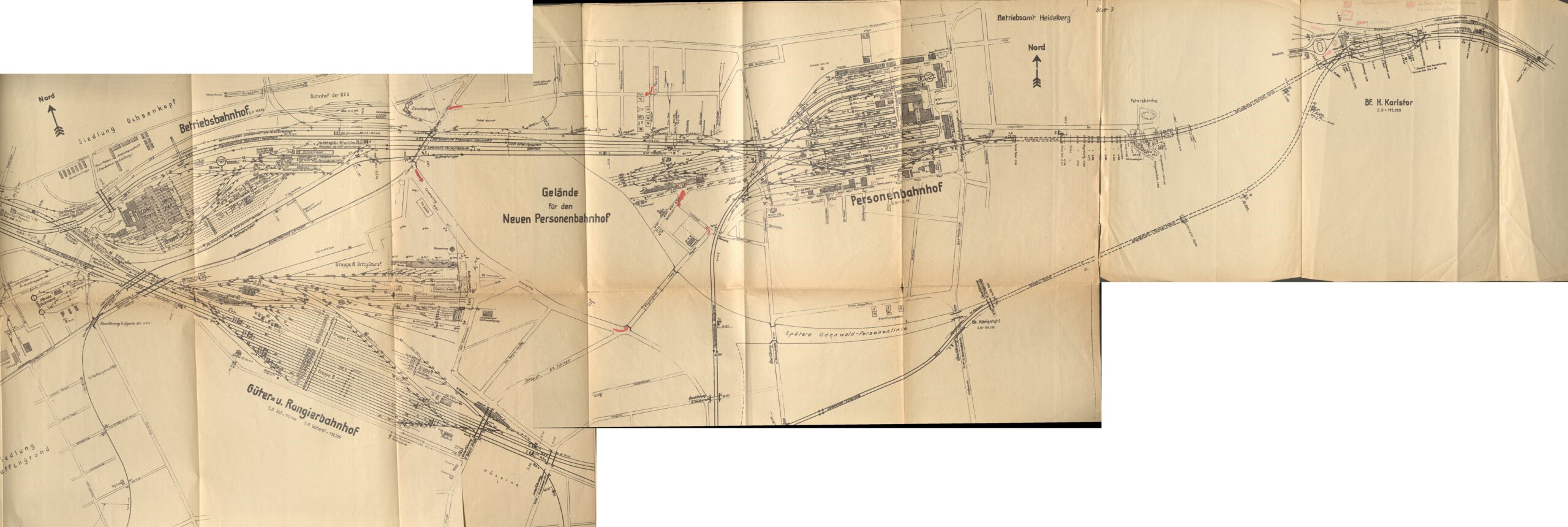

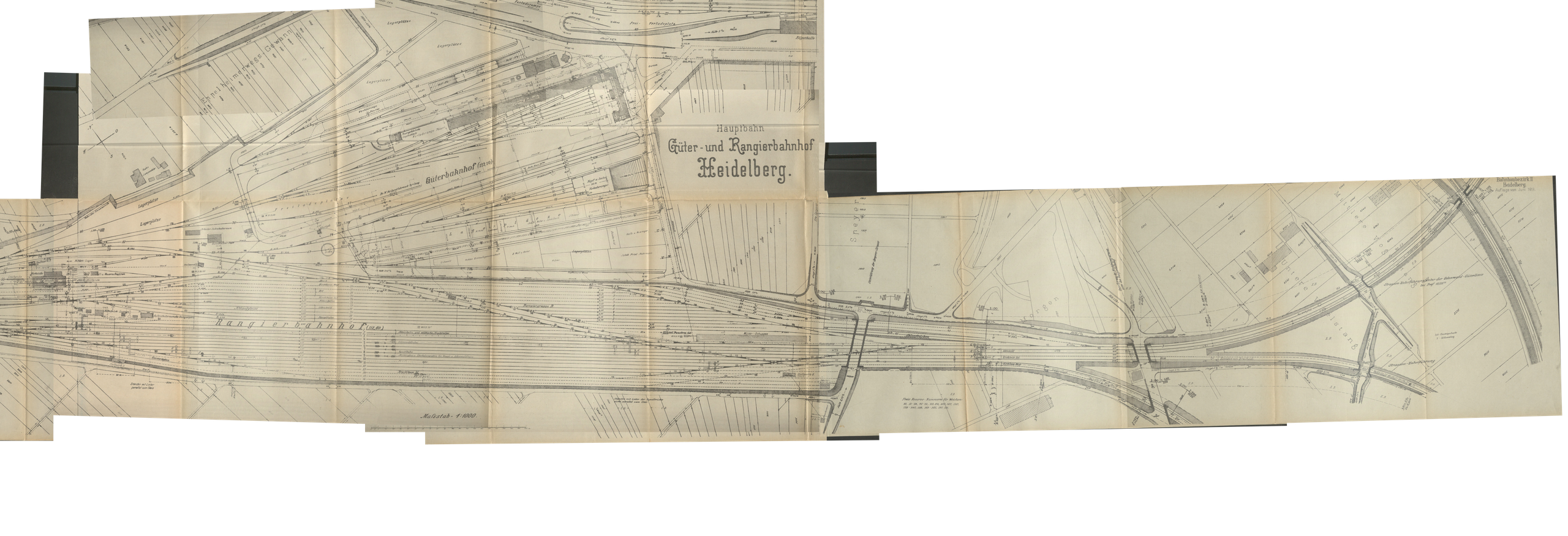

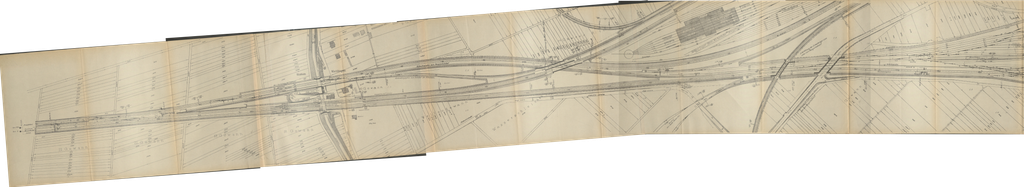

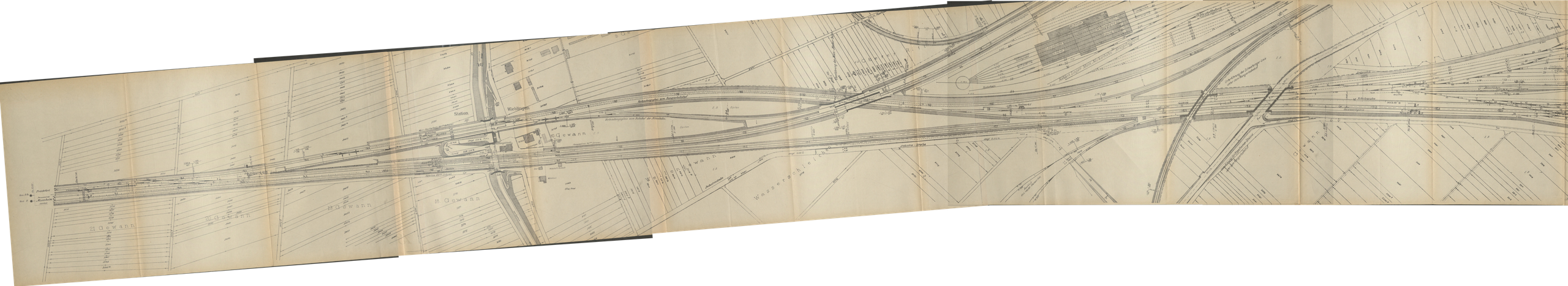

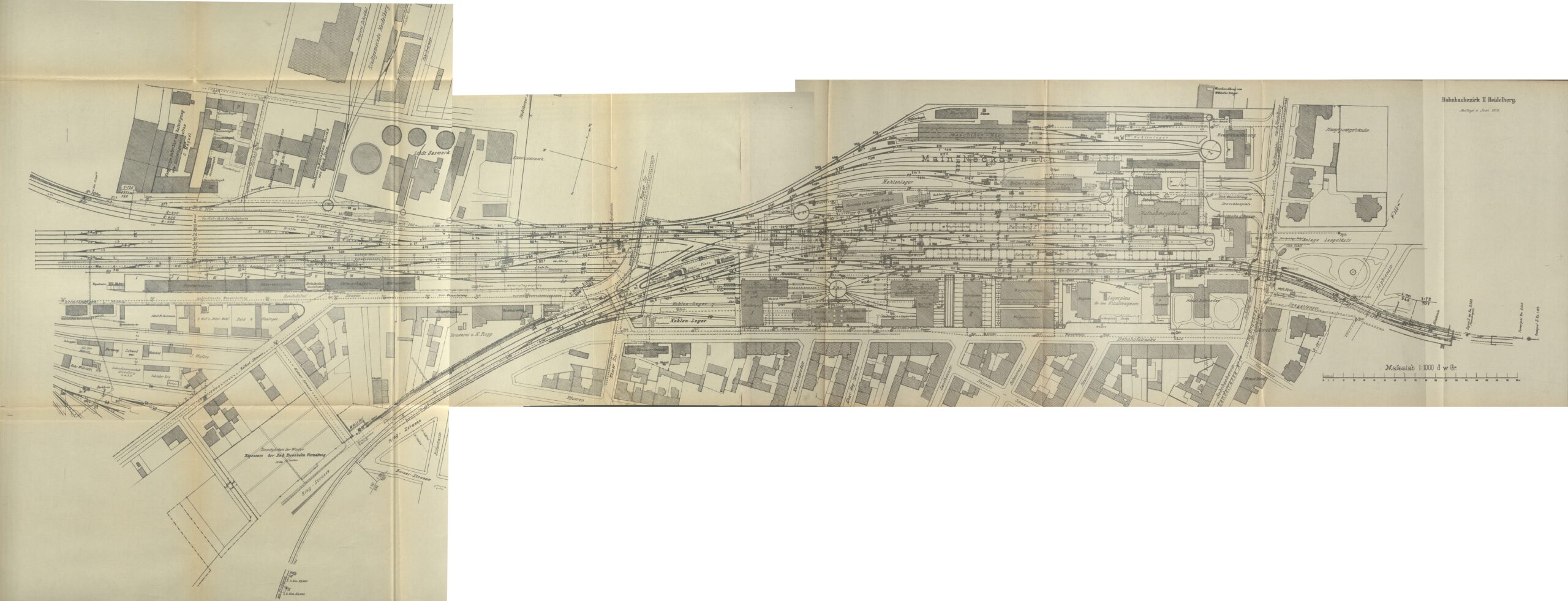

Sie finden den Gleisplan auf der Website des Generallandesarchiv Karlsruhe (Archiv Einheit Nummer 421 K 1 Nr.1482 (1-2)) unter folgendem Link: http://www.landesarchiv-bw.de/plink/?f=4-226347-1
